SimplePic 16f818

El Sp 16f818 es una placa modular que dota al pic del soporte minimo para operar. Posee sockets para los puertos A y B, boton de reset y posibilidad mediante jumper para configurar el funcionamiento de 'MCLR o RA5.

En aproximadamente 30x35mm me ha parecido una placa muy util para operar de forma individual o en conjunto con micros más grandes, la he utilizado para hacer un driver de un teclado del cual su proyecto en breve publicare.

Me pareció tambien interesante de este pic que posee un oscilador interno, caracteristica que aproveché en el diseño omitiendo un oscilador XT para reducir los costes y compactar el diseño, ya que pocos micros a mi alcance ofrecen dicha ventaja.

Debido a la configuración fisica lineas antes mencionada surge la condicion de que le sea asignado en el software el uso del oscilador interno:
 INTRC_IO
mediante este parametro en los fuses.

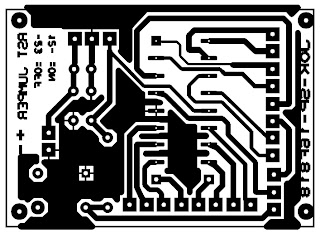

La imagen de la derecha muestra una placa y un modulo completado. (la cinta aislante la puse para que no se tiraran los cables, ¡Vivimos en la era del zelo! jaja)
Descarga el pcb y el proteus
